YH-3009 基於 Intel CherryTrail X5-Z8300 處理器的主板
YH-3009 是壹款基於 Intel® Atom?的主板，整機超低功耗，PCB外形緊湊。 它採用 Intel® Atom? x5-Z8300 Processor (2M Cache, up to 1.84 GHz)處理器，內置Gen8高性能硬件解碼芯片， 支持 H.263, MPEG4, H.264, H.265 (HEVC), VP8, VP9, MVC, MPEG2, VC1, JPEG. 的 1080p 硬件解碼
YH-3009主板功能定義表：
|
項目 |
規格 |
說明 |
|
CPU |
Intel® Atom? x5-Z8300 Processor(2M Cache, up to 1.84 GHz) |
|
|
圖形處理 |
Intel® HD Gen8 Graphics 500 MHz |
|
|
内存 |
板載內存顆粒DDR3L-RS 1600MT/s 2GB; |
|
|
存儲 |
板載eMMC5.0 32GB |
|
|
LCD |
支持1080P,1920*1080/1280*800 TFT |
LVDS接口 + 背光控制 |
|
觸摸 |
支持紅外兩點觸摸，USB模組 |
|
|
聲卡 |
板載Realtek® HD音頻解碼器 |
|
|
喇叭 |
板載Audio Class D Amplifier 推雙聲道喇叭 5W*2 |
|
|
有線網卡 |
1x Realtek® 千兆以太網控制器 |
|
|
無線網卡 |
板載WIFI(雙頻2.4G)/Bluetooth 4.0 |
|
|
3G/4G |
MiniPCIe 3G/4G通訊模組 |
|
|
NFC |
板載NFC功能芯片 |
*NFC 僅預留 |
|
Ibeacon |
Ibeacon |
|
|
紅外體溫模組 |
紅外體溫模組 |
|
|
攝像頭 |
MIPS CSI攝像頭模組，前置500W(不需要閃光燈) |
|
|
重力感應模塊 |
重力感應模塊 |
|
|
板內擴展接口 |
1x LVDS插座 |
|
|
|
1x 6pin背光插座 |
|
|
|
1x USB2.0 Type-A,並聯接USB插針 |
|
|
|
1x NFC天線 2pin插座或焊盤 |
|
|
|
1x MIPS CSI FPC插座 |
攝像頭模組 |
|
|
1x MIC插座 |
|
|
|
1x HDMI |
|
|
板邊外圍接口 |
2x USB2.0 Type-A |
|
|
|
1x RJ45(1000M) |
|
|
|
1x SIM |
|
|
|
1x DC-IN接口 + 並接ATX(4pin)插座 |
DC +12V Input |
|
|
1x SD Card ; |
|
|
|
1x 3.5mm 四段式立體聲耳機插孔,内含MIC. |
|
|
按鍵 |
音量鍵 + |
|
|
|
音量鍵 - |
|
|
|
拍照按鍵 |
|
|
|
電源按鍵 |
|
|
操作系统 |
支持 Windows® 10 |
|
|
BIOS |
AMI EFI |
|
|
散熱方式 |
無風扇散熱 |
|
|
工作環境溫度 |
0℃ ~ +40℃ / 32℉ ~ 104℉ |
|
|
主板尺寸 |
180x110mm x25(h)mm |
|

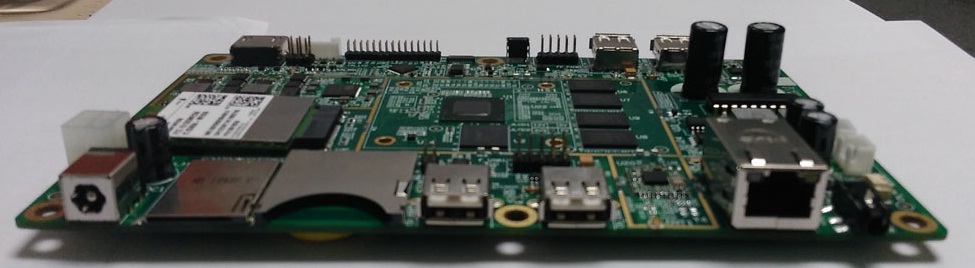

2： 后视图
3. USB 接口（USB）
YH-3009提供4個標準的USB接口，兼容 USB2.0 規範，支持符合規範的 USB 設備即插
即用。
管腳
信號名稱
1
VCC
2
USB_P+
3
USB_P-
4
GND
4. 以太網接口（LAN）
提供 1 個 RJ-45 千兆以太網接口，以下給出了它的管腳定義，LILED 和 ACTLED
是以太網接口兩邊的綠色和黃色 LED 他們顯示著 LAN 的活動狀態。
RJ45 LAN LED 狀態描述：
|
LILED(綠色) 狀態 |
功能 |
ACTLED(黃色) 狀態 |
功能 |
|
|
亮 |
綠色100Mbps） |
有效的鏈接 |
閃 |
正在進行數據傳送 |
|
|
黄色（1000Mbps） |
|
|
|
|
滅 |
无效無效的鏈接或 關閉 |
滅 |
數據傳送停止 |
|
LAN 定義：
|
信號名稱 |
管腳 |
信號名稱 |
|
|
TX+ |
1 |
2 |
TX- |
|
RX+ |
3 |
4 |
NC |
|
NC |
5 |
6 |
RX- |
|
NC |
7 |
8 |
NC |
5. 音頻接口（Earphone-out+MIC-IN）
採用 ALC5645 音頻解碼芯片，在面板上提供了 1 個音頻耳機輸出+MIC三段插孔。
